Instructivo

Sistemas de Hidromasaje

INSTRUCTIVO DE INSTALACIÓN

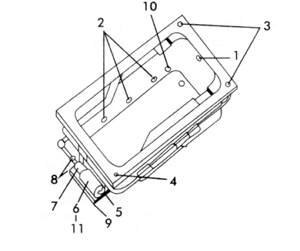

IDENTIFIQUE LAS PARTES DE SU TINA

1.Rebosadero de la tina
2. Jets
3. Controles de aire
4. Botón encendido
5. Switch neumático
6. Motor de 1 HP
7. Bomba de hidromasaje
8. Tuercas de unión
9. Rejilla de succión
10.Tubería perimetral de PVC
11. Línea económica motor ¾ HP

1.- Lea todas las instrucciones antes de proceder con la instalación. 2. Maneje su tina con mucho cuidado, la garantía no cubre daños ocasionados por el mal manejo. 3. Es necesario poner a funcionar su tina antes de instalarla, con nivel necesario de agua, esto con el fin de detectar alguna falla, de ser así llame a su distribuidor.
4. Hay que dejar una puerta de servicio de 60 x 40 cms. Para el mantenimiento de la motobomba y el botón, frente al motor. (La puerta debe tener ventilación para obtener un óptimo funcionamiento de la motobomba). (Fig. 1).

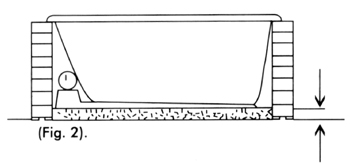

	5. La tina deberá ser soportada por una cama de arena bien compactada de 10 cms teniendo como punto de apoyo las cejas de la tina sin que éstas carguen (es posible hacer la cama con arena y cemento, esto con el fin de que con el tiempo no se desparrame la arena.)(Fig. 2)

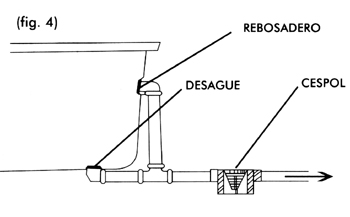

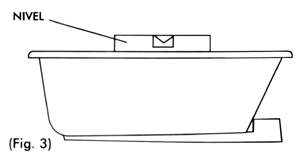

6. El piso de la tina tiene un desnivel natural para un desagüe total de la tina por lo que deberá nivelarse por la parte superior. (Fig. 3). 7. Instale el desagüe – rebosadero, como se indica en la (Fig. 4); así evitara la salida de malos olores.

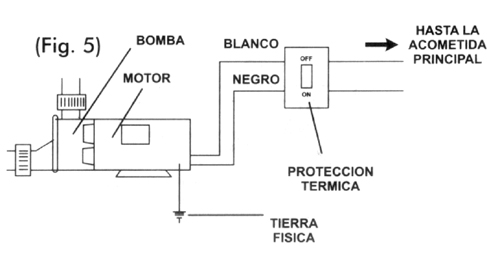

	8. Alimentación de agua (manerales – Llaves) podrán ser colocadas a su elección, (algunos modelos cuentan ya con la perforación en lugares específicos). No utilice llaves ahorradoras de agua 9. Conexión eléctrica de la motobomba. El motor de su tina deberá ser conectado a 115 volts. 60hz de corriente alterna. La alimentación eléctrica deberá ser de un ramal independiente desde la acometida ó el switch principal hasta el motor con cable calibre 10. (Fig. 5)
IMPORTANTE No conecte a la instalación interna de la casa porque su funcionamiento no será el óptimo, habrá sobrecalentamiento en el motor y por consiguiente la descompostura del mismo. Proteja el motor con un interruptor térmico de 20 amp. El chasis del motor deberá ser aterrizado a tierra física. 10. Coloque la tina en su posición definitiva y selle la unión entre la tina y el acabado (Fig. 6).

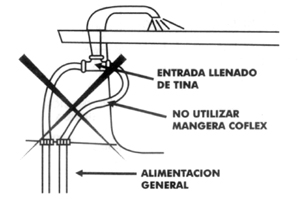

No utilizar mangueras coflex para la conexión del llenado de su tina. Ya que disminuye aproximadamente de un 50% a un 60% la entrada de presión de agua.

IMPORTANTE

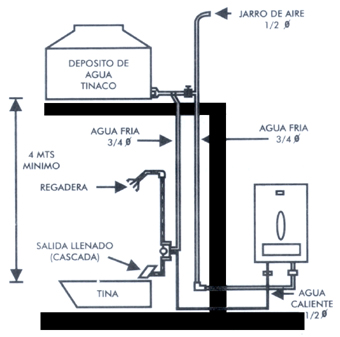

Salida de llenado (cascada) requiere 4 mts. Mínimo de columna de agua.
Sugerimos que como distancia mínima tenga una columna de agua de salida del tinaco a la salida de cascada de 4 mts.

1. Salida de llenado (cascada) requiere 4 mts. Mínimo de altura.

2. Si no tiene la presión adecuada la cascada tendrá mal funcionamiento y el agua correrá por debajo saliéndose de la tina.

3. Es muy importante que la alimentación de agua fría llegue directamente del tinaco a la cascada, así mismo al calentador, en tubería de ¾ ó un diámetro mayor; evite codos, conexiones y vueltas innecesarias.

4. Evite el uso de llaves ahorradoras de agua, (monomandos, mezcladoras de ¼ de vuelta) ya que en el llenado de la tina no le ayuda en nada.

5. En caso extremo que no tenga la suficiente presión de agua, tendrá que utilizar un sistema hidroneumático, esto aumentará considerablemente la presión del agua. Consúltelo con su plomero.

USO DE SU TINA

1. Llene la tina de agua hasta cubrir los jets, (boquillas de hidromasaje) gradúe la temperatura que desee.

2. Oprima el botón No. 4 para accionar el motor, en ese momento verá los chorros de agua salir de los jets.

3. Ajuste la dirección de los chorros como desee moviendo la puerta de los jets con los dedos.

4. Gire la perilla de ajuste de control de aire No. 3 en dirección contraria a las manecillas del reloj y observe como los chorros aumentan de presión, ajuste la fuerza del chorro como desee abriendo o cerrando la perilla.

CUIDADO Y LIMPIEZA

Para mantener su tina “como nueva” le recomendamos los siguientes cuidados:

1. Para mantenimiento normal especialmente después de usarla lávela con jabón suave y esponja, ¡ NO UTILICE ZACATES NI FIBRAS !

2. Pula su tina dos o tres veces al año con polish automotriz, esto le dará el aspecto flamante que usted desea que siempre tenga.

3. No utilice compuestos abrasivos ni químicos ó solventes (clarasol, thiner, gasolina, etc.) que puedan dañar permanentemente la superficie de su tina.

4. Para mayor información o asesoría contacte con su distribuidor o directamente a nuestro departamento de servicio.

5. Tels. (55) 1517.1608, 5618.6588, 5619.7844 y 5618.8227. Fax (55) 5610.7755

POLIZA DE GARANTIA

Todas nuestras tinas tienen una garantía de un año contra defecto de los materiales y mano de obra, en partes eléctricas, tienen una garantía de 3 meses.

CONDICIONES

Para hacer válida esta garantía será necesario presentar su documento de compra donde indique claramente la fecha de adquisición.

El tiempo de reparación o reposición de la pieza dañada en ningún caso será mayor de 30 días naturales contando a partir de la fecha de rcepción de la orden de servicio.

ESTA GARANTIA NO ES VALIDA EN LOS SIGUIENTES CASOS

Cuando el sistema de hidromasaje se hubiese utilizado en condiciones distintas a las normales.

Cuando la tina haya recibido golpes accidentales, intencionales ó haya sido expuesto a elementos nocivos.

Si la avería fué por negligencia o inexperiencia en la instalación de la tina.

Cuando el sistema de hidromasaje hubiese sido alterado o reparado por personas ajenas no autorizadas por TINAS OCEANIC (plomeros, instaladores, electricistas, etc).

Cuando el sistema de hidromasaje no hubiese sido operado de acuerdo con el instructivo.

Esta garantía se limita a la reparación o reposición de las partes necesarias en nuestra planta, bajo ninguna condición se cubrirá los daños ajenos al propio sistema de hidromasaje causados como resultado del mismo.

Esta poliza cubre el sistema de hidromasaje únicamente exceptuando la instalación del mismo.
